一、产品特点及参数
● 符合EPC CLASS 1 GEN 2和ISO 18000-6C技术标准电子标签；
● 以广谱跳频(FHSS)或定频发射方式工作；
● 支持自动方式、交互应答方式、触发方式等多种工作模式；
● 标签位移速度：≤100公里/小时；
● 定向读卡区域：参照配置的天线方向图。
产品参数 | |
型号 | ZAS-M301 |
类型 | RFID超高频读写器模块 |
物理参数 | |
外形尺寸 | 123.5*87.5mm |
设备颜色 | 黑色 |
防护等级 | / |
性能参数 | |
天线规格 | 可装配各类超高频天线 |
工作协议 | 符合ISO18000-6B/6C/(国标GB) 可定制 |
工作频率 | 902 - 928MHz或865 - 868MHz（可以按不同国家或地区要求调整） |
工作方式 | 广谱跳频(FHSS)或定频发射 |
工作模式 | 定时、主从、触发，三种工作模式 |
输出功率 | RF输出功率0-30dBm (软件可调) |
读卡速度 | 20次/1秒 |
工作电压/电流 | +9V~+25V 大于2A |
功 耗 | 小于3W/h 1度电约可用15天 |
工作提示 | 蜂鸣器 |
工作温度 | -10℃~+55℃ |
工作湿度 | 20%~95%（无凝霜） |
贮存温度 | -20℃~+75℃ |
通讯接口 | 标配RS232、RS485、韦根、USB，可选配TCP/IP网络接口、4G、蓝牙、WiFi |
开发 | |
开发包 | 提供SDK开发包，支持二次开发。 |
二、电特性
1、 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 28 | V |
工作温度 | TOPR | -10~+55 | ℃ |
贮藏温度 | TSTR | -20~+75 | ℃ |
工作湿度 | Rh | +20% ~ +95% 无凝霜 | φ |
2、 规格
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 9 | 12 | 24 | V |
工作电流 | IC | 1.5 | A | ||
工作频率 | FREQ | 902 | 928 | MHz |
3、线材接口
|

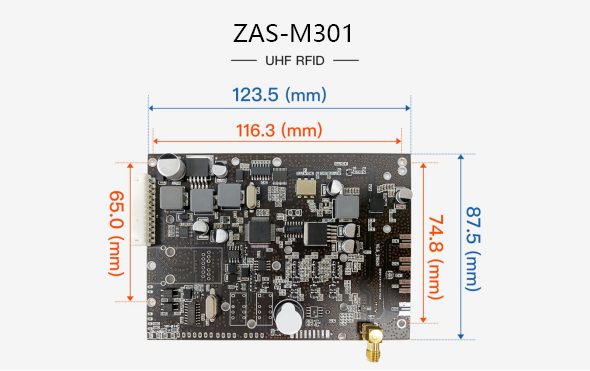

三、尺寸规范图
|
四、注意事项：在不同国家或地区标准和不同的环境下，本读卡器的参数和功能可能存在差别，恕不作另行通知。
