技术参数
表1 8dBi窄波速门禁天线(335)产品参数定义
频率范围(MHz) | 902MHz～928MHz |
极化方式 | 圆极化 |
增益(dBi) | ＞8dBi |
轴比(dB) | ＜3dB |
H面HPBW | 40度 |
E面HPBW | 86度 |
阻抗(Ω) | 50Ω |
电压驻波比(VSWR) | |
接头类型 | SMA外螺纹母头 |
接头位置 | 侧馈 |
产品尺寸(mm) | 335mm×134mm×17.5mm |
重量 | |
材料 | F4BTM高频板材+铝+ABS |
颜色 | 白色 |
安装方式 | 通过两侧安装挂孔安装 |
工作温度(°C) | -40°C ～＋85°C |
天线特性曲线：

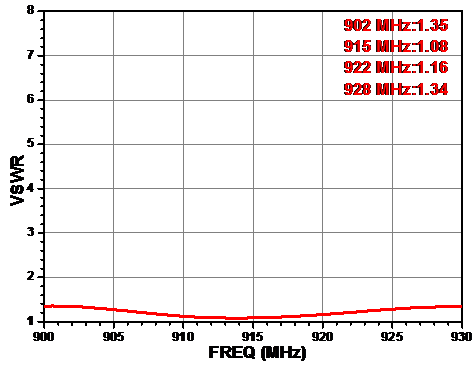

图2 电压驻波比VSWR随频率变化曲线
产品尺寸参数

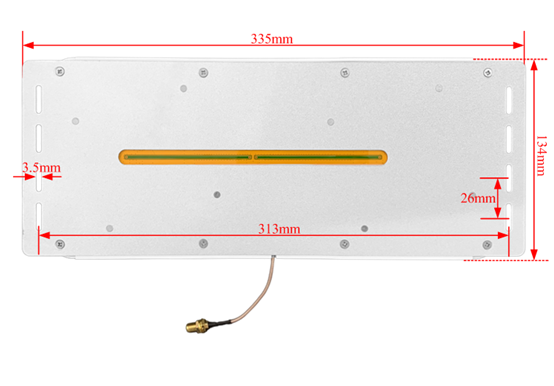

图3 8dBi窄波速门禁天（带外壳）线长宽、安装孔尺寸
