一、主要特点
①UHF RFID 读写器；②工作频率范围：840MHz~960MHz；③端口输出功率：33dBm；④供电电源：5V~17V；⑤功耗：8W @ +33dBm；⑥ISO 18000-6C/E1G2 support；⑦解码：FM0, Miller 2/4/8；⑧读卡速率：>400次/秒；⑨模块尺寸：92.5mm x 71.5mm。
二、模块工作极限值
参数特性 | 数值 |
供电电压 (VCC) | +17V |
端口输出最大功率 | 33dBm |
工作温度 | -20℃ to +70℃ |
存储温度 | -40℃ to +85℃ |
三、模块通用供电
VCC = 5V ， TA = 25℃
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
供电电压 | +3.8 | +5 | +17 | V | |
静态电流 | 关功放状态 | 40 | mA | ||
工作电流 | 输出功率27dBm (读卡状态) | 0.65 | 0.8 | A | |
输出功率33dBm (读卡状态) | 1.6 | 1.8 | A | ||
功放效率 | 输出功率 33dBm | 50 | ％ |
四、射频参数性能
VCC = 5V ， TA = 25℃
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | 840 | 960 | MHz | ||
频率容差 | PPm | ||||
频率步进 | 国标 | 250 | KHz | ||
输出功率 | 0 | 33 | dBm | ||
发射功率步进 | 1 | dB | |||
灵敏度 | 输出功率 33dBm | -75 | dBm | ||
输出端口隔离度 | -35 | -32 | dB | ||
灵敏度 | 输出功率33dBm | -75 | dBm | ||
输出功率平坦度 | 输出功率27dBm | -1 | 0.5 | 1 | dB |
占用带宽 | 输出功率27dBm | 100 | KHz | ||
ACP | ±250 kHz(±1 CH) | -48 | dBc | ||
±500 kHz(±2 CH) | -65 | ||||
VSWR | 关功放状态 | 1.5 |
五、模块功能
⑴支持ISO18000-6C/6B所有强制命令,可同时支持GB/T29768、GJB7377.1协议；⑵能够定频或跳频工作；⑶输出功率可调,调节步进:1dB；⑷支持读写器自动空闲模式；⑸支持RSSI：可感知信号的强度；⑹支持标签数据过滤；⑺支持防碰撞协议；⑻支持多标签识别；⑼支持8个天线端口输出 (SMA型接头)。
六、模块性能
①工作频率：GB：920MHz~925MHz；GB：840MHz~845MHz；FCC：902MHz~928MHz；ETSI：865MHz~868MHz(可选)；
②RF端口输出功率：33dBm±1dB；
③工作模式：定频或跳频可选；
④前向调制方式：PR-ASK、DSB-ASK；
⑤解码：FM0, Miller 2/4/8；
⑥基带速率 : 40k ,160k,320k, 400k；
⑦连续读标签距离(读EPC码) ：0~15米,连续读100次读成功率大于95％ (无干扰环境)；测试条件：8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签 (灵敏度优于-18dBm)；
⑧连续写标签距离 (写EPC码) ：0~8米，连续写100次写成功率大于90％；测试条件：8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签 (灵敏度优于-18dBm)；
⑨读卡速率：＞400次/秒；
⑩多标签处理能力：600张/3秒；
七、输出接口定义

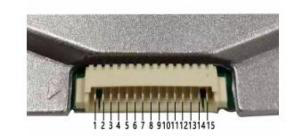

通过15PIN 的Molex贴片插座 (外壳三角方向对应第1引脚) ，实现对射频模块供电和通讯，并 通过8个SMA射频连接器 (外壳三角方向对应第1射频输出端口) 发射射频功率和接收标签信号。
引脚序号 | 引脚定义 | 描述 |
1 | GND | 电源负极 |
2 | GND | 电源负极 |
3 | VCC | DC电源输出+5V~+17V |
4 | VCC | DC电源输出+5V~+17V |
5 | GPIO_3 | GPIO3 输出 |
6 | GPIO_4 | GPIO4 输出 |
7 | GPIO_1 | GPIO1 输入输出 (可定义) |
8 | 蜂鸣器 | 蜂鸣器控制信号 |
9 | UART_RXD | TTL 电平接收 |
10 | UART_TXD | TTL 电平发送 |
11 | USB_DM | USB 通讯接口 |
12 | USB_DP | USB 通讯接口 |
13 | GPIO_2 | GPIO2 输入输出 (可定义) |
14 | EN | 外部使能，高电平有效 (内置上拉电阻) |
15 | GPIO_5 | GPIO5 输入输出 (可定义) |

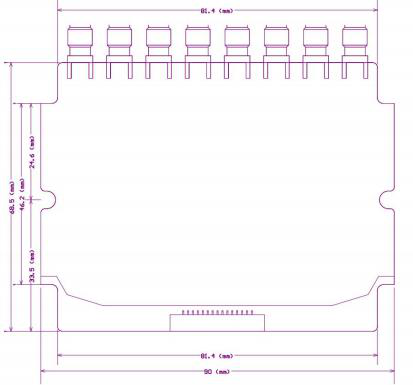

八、外形尺寸
九、典型应用●嵌入式 RFID设备●资产管理 RFID设备
