一、主要特点
①UHF RFID 读写器；②工作频率范围：840MHz~960MHz ③端口输出功率：33dBm ；④供电电源：5V~17V；⑤功耗：8W @ +33dBm；⑤ISO 18000-6C/E1G2 support；⑥解码：FM0, Miller 2/4/8⑦读卡速率：>400次/秒；⑧模块尺寸：73mm x 55mm
二、模块工作极限值
参数特性 | 数值 |
供电电压 (VCC) | +17V |
端口输出最大功率 | 33dBm |
工作温度 | -20℃ to +70℃ |
存储温度 | -40℃ to +85℃ |
三、射频参数性能
VCC = 5V ， TA = 25℃
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
供电电压 | +3.8 | +5 | +17 | V | |
静态电流 | 关功放状态 | 40 | mA | ||
工作电流 | 输出功率27dBm(读卡状态) | 0.65 | |||
输出功率33dBm(读卡状态) | 1.6 | 0.8 | A | ||
功放效率 | 输出功率33dBm | 50 | ％ |
四、射频参数性能
VCC = 5V ， TA = 25℃
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | 840 | 960 | MHz | ||
频率容差 | 5 | PPm | |||
频率步进 | 国标 | 250 | KHz | ||
输出功率 | 0 | 33 | dBm | ||
发射功率步进 | 1 | dB | |||
灵敏度 | 输出功率33dBm | -75 | dBm | ||
输出端口隔离度 | -35 | -32 | dB | ||
灵敏度 | 输出功率33dBm | -105 | dBm | ||
输出功率平坦度 | 输出功率27dBm | -1 | 0.5 | 1 | dB |
占用带宽 | 输出功率27dBm | 100 | KHz | ||
ACP | ±250 kHz(±1 CH) | -43 | dBc | ||
±500 kHz(±2 CH) | -64 | ||||
VSWR | 关功放状态 | 1.5 |
五、模块功能
①支持ISO18000-6C/6B所有强制命令,可同时支持GB/T29768、GJB7377.1协议；②能够定频或跳频工作；③输出功率可调,调节步进:1dB；④支持读写器自动空闲模式；⑤支持RSSI：可感知信号的强度；⑥支持标签数据过滤；⑦支持防碰撞协议；⑧支持多标签识别；⑨支持4个天线端口输出 (SMA型接头)。
六、模块性能
1、工作频率：GB：920MHz~925MHz ；GB：840MHz~845MHz ；FCC：902MHz~928MHz；ETSI：865MHz~868MHz (可选)；
2、RF端口输出功率：33dBm±1dB；
3、工作模式：定频或跳频可选；
4、前向调制方式：PR-ASK、DSB-ASK；
5、解码：FM0, Miller 2/4/8；
6、基带速率 : 40k ,160k,320k, 400k；
7、连续读标签距离(读EPC码) ：0~15米,连续读100次读成功率大于95％ (无干扰环境)。测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签 (灵敏度优于-18dBm)；
8、连续写标签距离 (写EPC码) ：0~8米，连续写100次写成功率大于90％。测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签 (灵敏度优于-18dBm)；
9、读卡速率：＞400次/秒；
10、多标签处理能力：600张/3秒。
七、输出接口定义

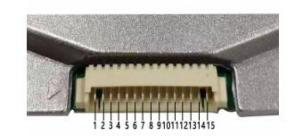

通过15PIN 的Molex贴片插座，实现对射频模块供电和通讯，并通过4个SMA射频连接器发射 射频功率和接收标签信号。
引脚序号 | 引脚定义 | 描述 |
1 | GND | 电源负极 |
2 | GND | 电源负极 |
3 | VCC | DC电源输出+5V~+17V |
4 | VCC | DC电源输出+5V~+17V |
5 | GPIO_3 | GPIO3 输出 |
6 | GPIO_4 | GPIO4 输出 |
7 | GPIO_1 | GPIO1 输入输出 (可定义) |
8 | 蜂鸣器 | 蜂鸣器控制信号 |
9 | UART_RXD | TTL 电平接收 |
10 | UART_TXD | TTL 电平发送 |
11 | USB_DM | USB 通讯接口 |
12 | USB_DP | USB 通讯接口 |
13 | GPIO_2 | GPIO2 输入输出 (可定义) |
14 | EN | 外部使能，高电平有效 (内置上拉电阻) |
15 | GPIO_5 | GPIO5 输入输出 (可定义) |

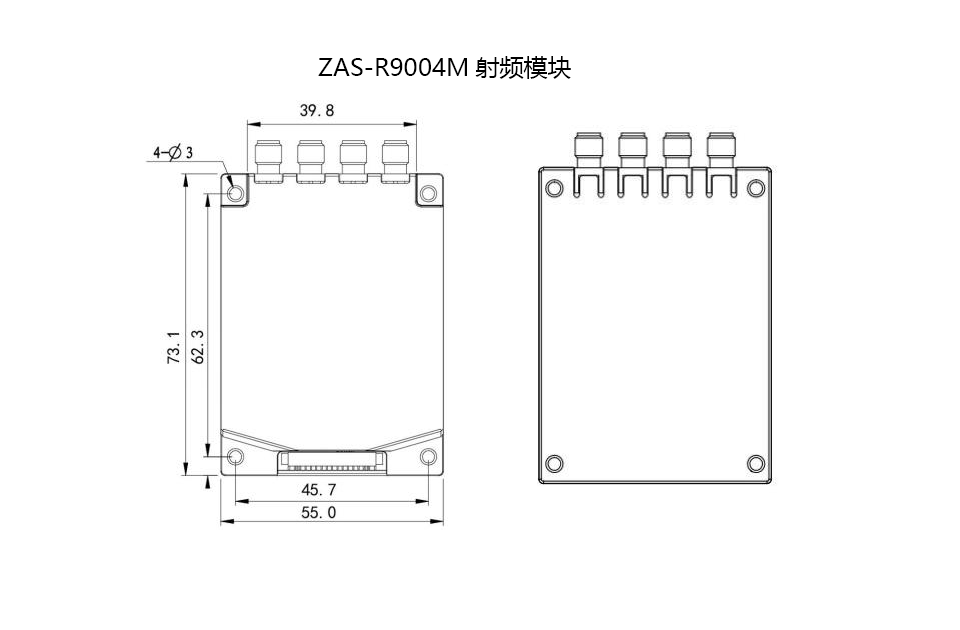

八、外形尺寸

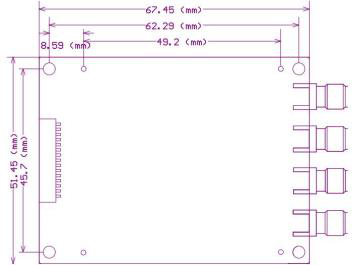

1、PCBA板框图
九、应用领域●嵌入式 RFID设备●资产管理 RFID设备
