一、主要特点
①UHF RFID 读写器 ②工作频率范围：840MHz~960MHz ③端口输出功率：32dBm ④供电电源：+3.8V~+17V ⑤功耗：9W @ +32dBm ⑥解码：FM0, Miller 2/4/8 ⑦读卡速率：>400次/秒 ⑧模块尺寸：179mm x 82mm
二、模块工作极限值
参数特性 | 数值 |
供电电压 | +17v |
端口输出最大功率 | 32dbm |
工作温度 | -20℃ to +55℃ |
存储温度 | -40℃ to +85℃ |
三、模块通用供电
VCC =+ 5V ， TA = 25℃
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
静态电流 | 关功放状态 | 158 | mA | ||
工作电流 | 端口输出功率27dBm (读卡状态) | 0.85 | 1 | A | |
端口输出功率32dBm (读卡状态) | 1.8 | 2 | A | ||
功放效率 | 端口输出功率32dBm | 55 | % |
四、射频参数性能
VCC = +5V ， TA = 25℃
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | 840 | 960 | MHz | ||
频率容差 | 5 | 10 | PPm | ||
频率步进 | 国标 | 250 | KHz | ||
输出功率 | 5 | 32 | dBm | ||
发射功率步进 | 1 | dB | |||
输出端口隔离度 | -80 | -62 | dB | ||
灵敏度 | 输出功率32dBm | -75 | dBm | ||
输出功率平坦度 | 端口输出功率27dBm | -1 | 0.4 | 1 | dB |
占用带宽 | 端口输出功率27dBm | 72 | KHz | ||
ACP | ±250 kHz(±1 CH) | -48 | dBc | ||
±500 kHz(±2 CH) | -65 |
五、模块功能
①空口协议：EPC C1G2、ISO18000-6B/C、GB/T29768-2013 (可选配) ； ② 能够定频或跳频工作 ； ③输出功率可调,调节步进:1dB； ④支持读写器自动空闲模式；⑤支持RSSI：可感知信号的强度；⑥支持端口驻波检测；⑦支持标签数据过滤；⑧支持防碰撞协议；⑨支持多标签识别；⑩支持天线端口开启关闭状态指示；⑾支持8个天线端口输出 (SMA型接头)。
六、模块性能
⑴、工作频率 GB：920MHz~925MHz、 GB：840MHz~845MHz、
FCC：902MHz~928MHz、 ETSI：865MHz~868MHz (可选)；
⑵、RF端口输出功率：32dBm±1dBm；
⑶、RF端口隔离度：-62dB (典型值)；
⑷、灵敏度：-75dBm；
⑸、工作模式：定频或跳频可选；
⑹、前向调制方式：PR-ASK、DSB-ASK；
⑺、解码：FM0, Miller 2/4/8；
⑻、基带速率 : 40k, 160k, 320k, 400k；
⑼、连续读标签距离(读EPC码) ：0~15米,连续读100次读成功率大于90％ (无干扰环境)；测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签 (灵敏度优于-18dBm)；
⑽、 连续写标签距离 (写EPC码) ：0~8米，连续写100次写成功率大于90％；测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签 (灵敏度优于-18dBm)；
⑾、读卡速率：＞400次/秒；
⑿、多标签处理能力：600张/3秒；
⒀、满足国标、FCC、ETSI标准。
七、输出接口定义

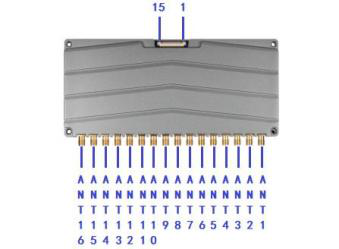

通过15PIN 的Molex贴片插座 (外壳三角方向对应第1引脚) ，实现对射频模块供电和通讯，并 通过16个SMA射频连接器 (外壳三角方向对应第1射频输出端口) 发射射频功率和接收标签信号。
15PIN连接器接口定义
引脚序号 | 引脚定义 | 描述 |
1 | GND | 电源负极 |
2 | GND | 电源负极 |
3 | VCC | DC电源输出+5V~+17V |
4 | VCC | DC电源输出+5V~+17V |
5 | GPIO_3 | GPIO3 输出 |
6 | GPIO_4 | GPIO4 输出 |
7 | GPIO_1 | GPIO1 输入输出 (可定义) |
8 | 蜂鸣器 | 蜂鸣器控制信号 |
9 | UART_RXD | TTL 电平接收 |
10 | UART_TXD | TTL 电平发送 |
11 | USB_DM | USB 通讯接口 |
12 | USB_DP | USB 通讯接口 |
13 | GPIO_2 | GPIO2 输入输出 (可定义) |
14 | EN | 外部使能，高电平有效 (内置上拉电阻) |
15 | GPIO_5 | GPIO5 输入输出 (可定义) |
八、产品外形尺寸

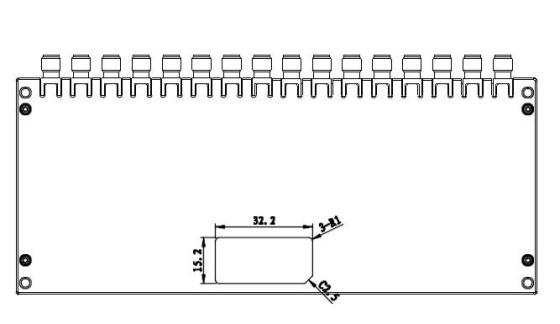

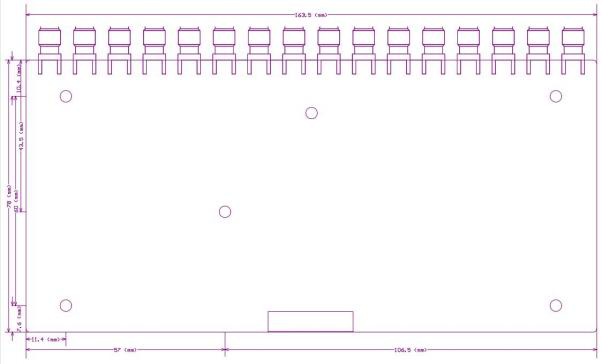

1、PCBA板框图

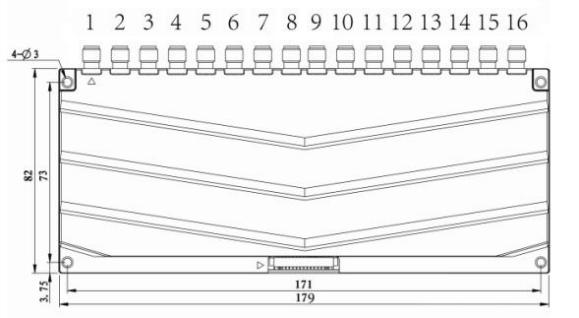

2、外壳结构图
九、应用领域●嵌入式 RFID设备●资产管理 RFID设备
