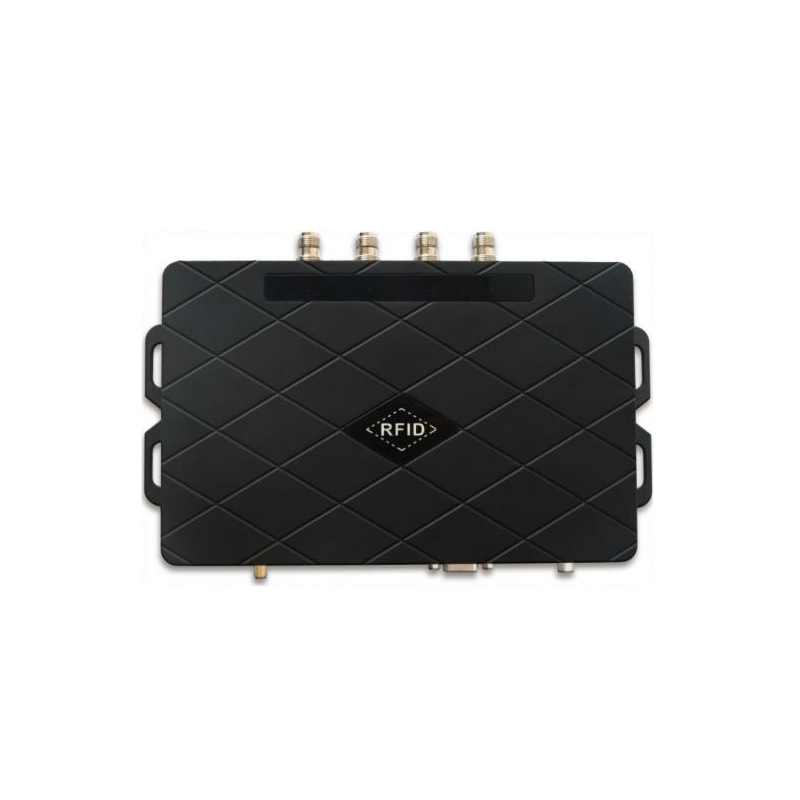

ZAS-R8004 四通道读写器

ZAS-R8004 四通道读写器规格书Interface diagram

 物理参数 Physical parameters

尺寸：241 mmx 135 mm X36 mm

重量： 1.1kg

外壳材料： 铝

防护等级： IP55

主要功能 The main function

射频芯片：Impinj 或 国产

空口协议：EPC C1G2、1S0 18000-6B/ C、GB/T29768-2013/GJB7377.1-2011（可选配）

私有协议：支持国内外各厂商温度、湿度、发光等标签空口协议（可定制）

通讯接口：以太网， RS -232, RS-485, , Wi-Fi ，蓝牙，韦根

天线端口：四路TNC天线接口

工作模式：定频／跳频可选

数据过滤：RSSI、次数、字段

1/ 0 接：2路光耦输入、 2路继电器输出（驱动能力：直流30V/2A，交流125V/0.75A)

功能特点：支持密集型读写、支持天线驻波检测功能、支持固件在线升级、支持标签 数据过滤、支持RSS I: 可感知信号的强度

性能参数 Performance parameters

工作频率：GB,9 20MHz~925MHz 、840MHz~ 845MHz; FCC,902MHz~928MHz; ETSI, 865M Hz~868M Hz;JP,916M Hz~920M Hz

RF 输出功率：33d Bm 土ldBm (MAX)

输出功率调节：ld B步进

接收灵敏度：>-79dBm

标签RSSI：>-79dBm

信用占用宽带：<200KHz

频率稳定度：< 士20ppm

读写距离：0~ 20m（与发射功率、天线类型、标签类型和应用 环境等因素有关）

写入距离：O~ lO m（与发射功率、天线类型、标签类型和应用 环境等因素有关）

标签识别速度：>1000次／3秒

网络接口通信速率：l O M / l O O M自适应

Rs 232接口：波特率支持 9600、19200、115200（默认）、460800可选

以太网接口：OM/ l OO M自适应

Wifi/蓝牙：默认蓝牙，WIFI选 配

电源参数 Power parameters

设备供电 DC 9V~30V (60W)

工作功耗 20W（输出功率33dBm)

环境参数 Environmental parameters

工作温度：- 20℃ ~ +70℃

储存温度：-40℃ ~ +85℃

工作湿度：10% ~ 95% RH 无冷凝

接口示意图

引脚序号引脚定义描述

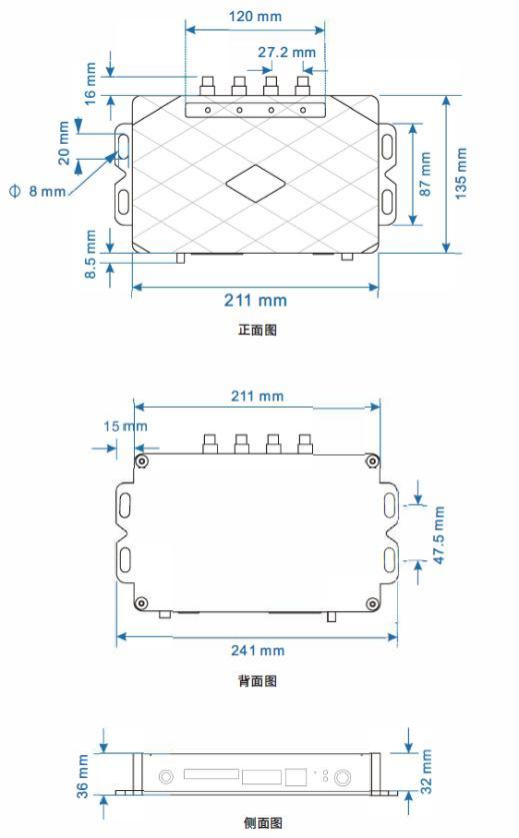

◆ 产品尺寸（单位：mm)

Product Size

a

注意事项：尺寸图上所标尺寸若与实物有偏差则以实物为准。
