1.天线产品技术说明书
860-940MHz 9dB i RFID 高增益、超宽频定向天线
产品型号 Model | -40℃ ~ +85℃ |
电气性能 Electrical Specifications | |
频率范围 Frequency Range(MHz) | 860-940 |
增益 Gain(dB i) | 9dB i |
半功率角 Beam Width(°) | Hor:65 Ver:65 |
驻波比 VSWR | ≤1.3 |
阻抗 Impedance(Ω) | 50 |
极化方式 Polarization( ° ) | 圆极化 |
轴比 axial ratio(dB) | ≤3 |
最大功率 MAX.Power(W) | 50 |
防雷保护 Lightning protection | 直流接地 |
机械性能 Mechanical Specifications | |
接头 Connector | SMA-K 或 SMA-J |
接头位置 Connector position | 侧面引出 |
天线尺寸 Dimension(mm) | 245*271*28mm |
净重 Antenna weight(kg) | 0.6 |
天线罩材料 Radome material | ABS |
天线罩颜色 Radome color | 白色 |
工作温度 Operating temperature(℃) | -40～55 |

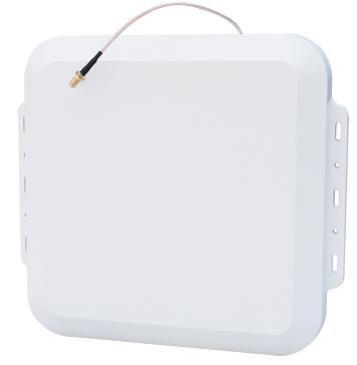

2.产品图片 Product pictures
3. 产品的功能及特点 Product features and functions
电气性能：适用于UHF 频段RFID应用场合的通用型天线具有超宽频、高增益、低驻波、低轴比、高前后比等特点。
机械性能：外形美观小巧、安装便捷。
主要用途及适用范围：
ZAS-A6009GT 是高性能 9dbic 圆极化天线，可方便地应用档案文件柜、智能货柜、工具柜门禁、仓储物流、零售、等UHF 频段的 RFID 场合中。

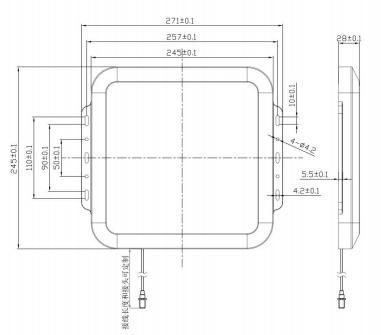

4.产品尺寸图 Product dimensions
5.辐射方向图 Radiation Patterns

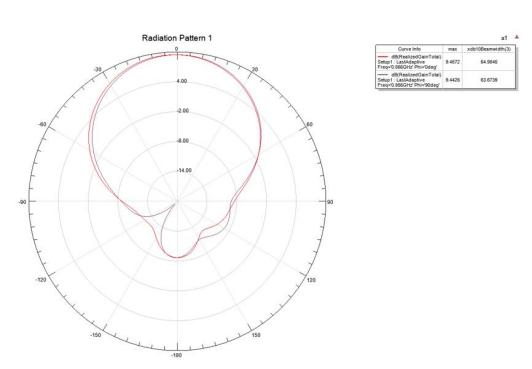

866MHz

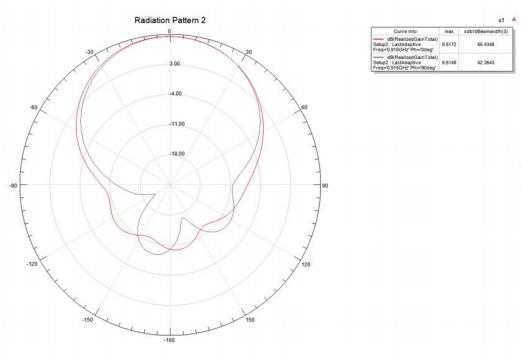

915MHz
